従来の概念を覆す、組立合せ式型枠

従来の型枠では、どうしても合板切断や釘打ち作業、解体作業時の取り外しや分別の手間がかかっていました。
でも、組立ユニット型枠「ガッチ」ならコンクリート型枠を隅角部の役物を含めて組立ユニット化できるため、現場での加工・組立ての手間を軽減することができます。さらに、役物加工の必要が少ないため廃棄物が出にくく、環境に配慮した施工が可能です。

ガッチだから可能な3つのこと

01

大幅なコスト削減

経験の浅い人でも扱うことができるので、作業効率を大幅にアップすることが可能です。施工時に廃棄物が出ないことにより、コストダウンも実現します。
02

美しい仕上がり

3次元で入隅、出隅に対応できるため、形をきれいに仕上げることができます。30mmが寸法単位で役物を組み合わせることで、壁、スラブはもちろん、柱や梁にも適用可能です。
03

何度も使える耐久性

ガッチの素材であるFRPが高い耐久性を実現。合板パネルだと乾燥、湿潤の繰り返しにより劣化しますが、ガッチは材質自体の劣化がないので何年経っても元の強度を保ちます。

2015年に製作した「ガッチ」は今も現役で活躍中です

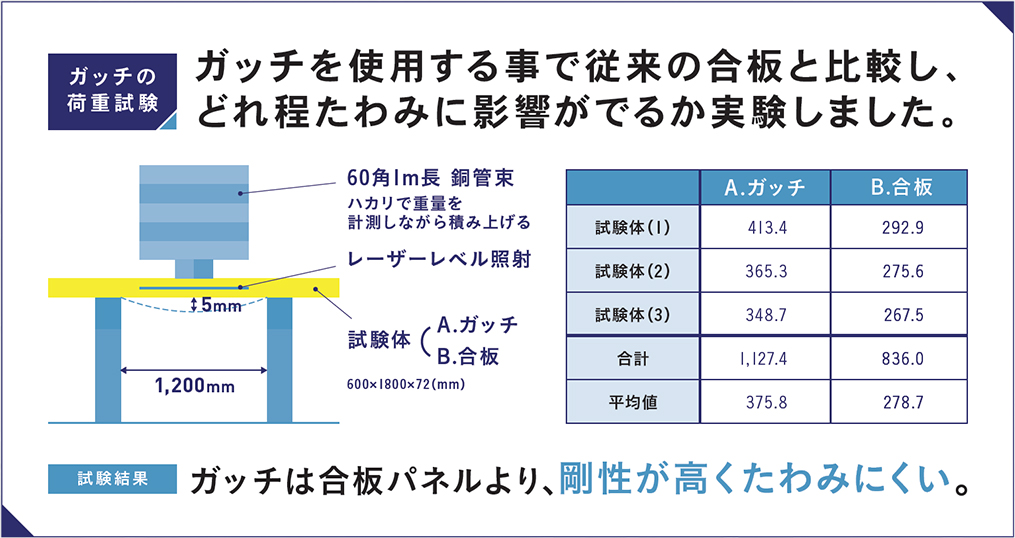

「従来工法」と「ガッチ」の作業比較

「ガッチ」サイズ表

ポイント

型枠システムとして、平面パネルに加えて隅角部形成に必要な組立ユニットを備えることで現場毎の役物加工が不要です。

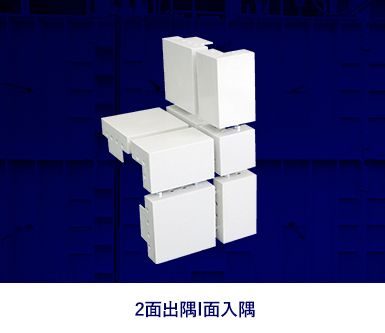

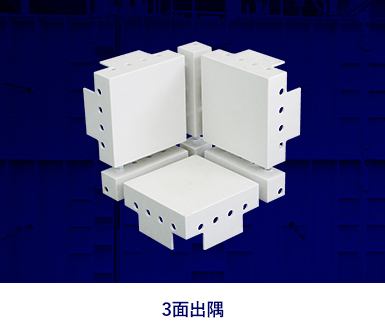

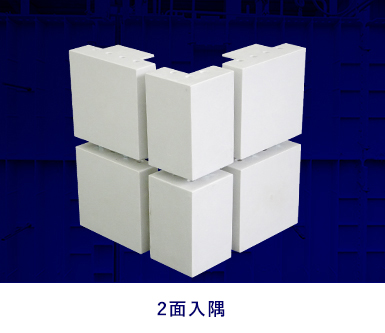

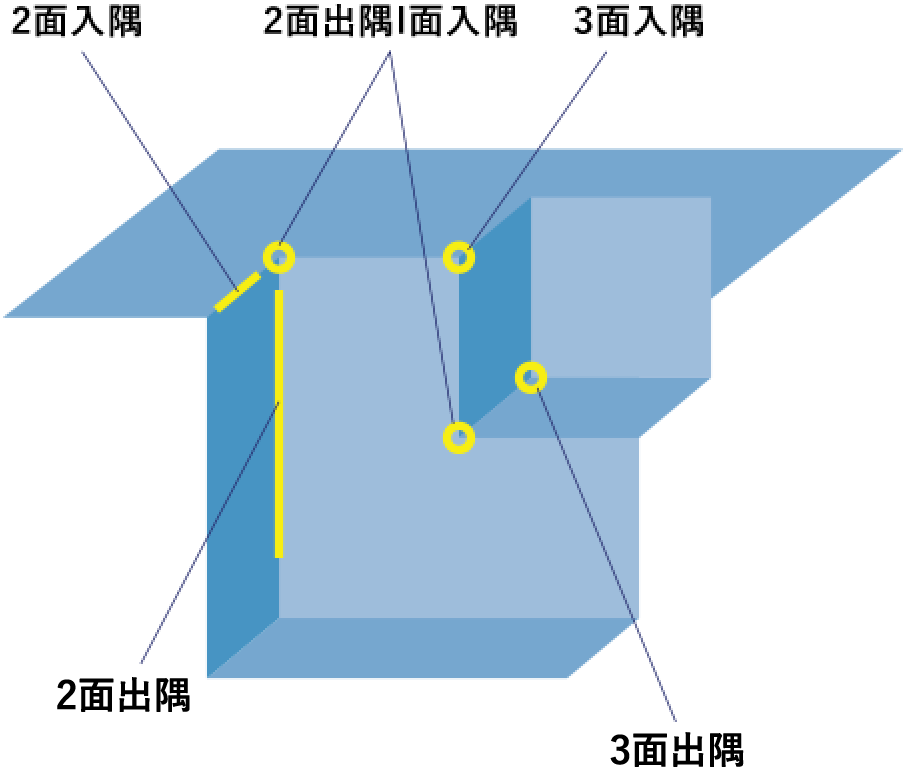

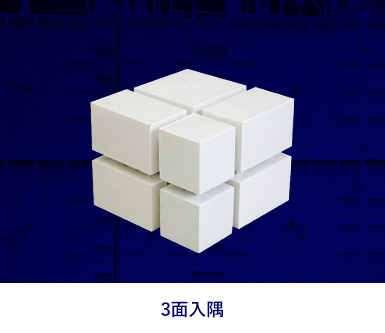

また、躯体構築に必要な隅角部としては、2面出隅・2面入隅・3面入隅2面出隅1面入隅・3面出隅がございます。
以下がそのリストです。パネル単体でも使用できます。600×1800のパネルはコチラ

関西版（パネル厚72mm）

※1.中桟2本長辺方向　※2.中桟4本短辺方向

種別	呼称	サイズ（mm）

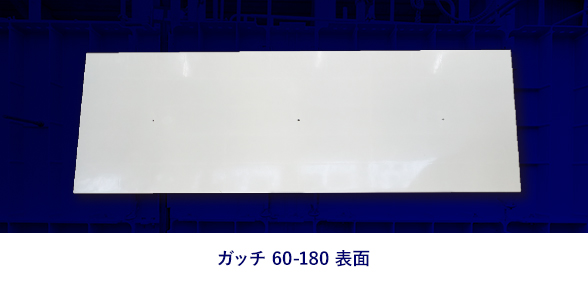

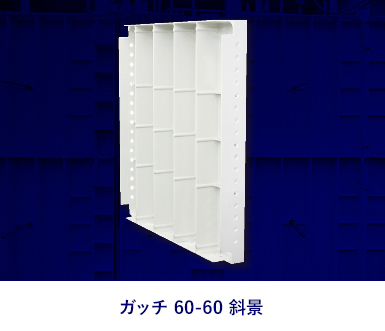

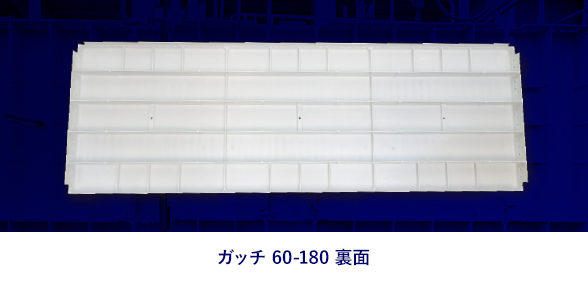

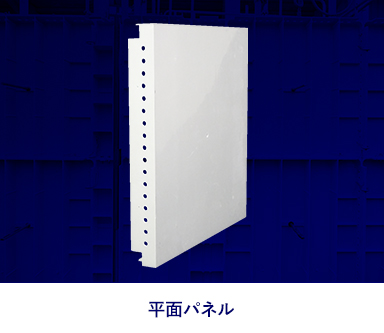

平パネル	60-180	600×1800×72
	60-120	600×1200×72
	60-60	600×600×72
	60-30-2	600×300×72※1
	60-30-4	600×300×72※2
	60-18	600×180×72
	60-15	600×150×72
	60-12	600×120×72
	60-09	600×90×72
	30-30	300×300×72
	18-30	180×300×72
	18-18	180×180×72
	15-30	150×300×72
	15-18	150×180×72
	15-15	150×150×72
	15-12	150×120×72
	15-09	150×90×72
	12-30	120×300×72
	12-18	120×180×72
	12-12	120×120×72
	12-09	120×90×72
	09-30	90×300×72
	09-18	90×180×72
	09-09	90×90×72
アジャスター	AJ03-60	30×600×72

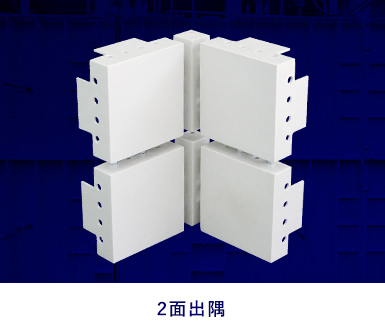

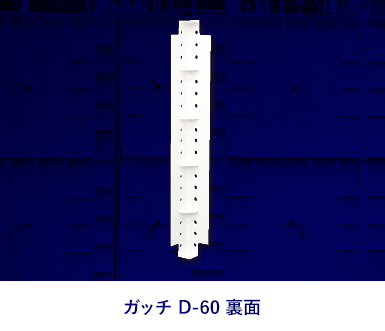

出隅	D-09	90×72×72
	D-12	120×72×72
	D-15	150×72×72
	D-60	600×72×72
	D-180	1800×72×72

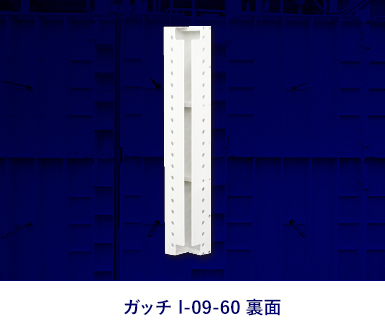

入隅	I-09-09	90×90×90×72×72
	I-09-12	120×90×90×72×72
	I-09-15	150×90×90×72×72
	I-09-18	180×90×90×72×72
	I-09-30	300×90×90×72×72
	I-09-60	600×90×90×72×72
三面役物	3D-09	40×40×40
	3I-09	90×90×90×40×40×40
	3ID-09	90×90×72×72×40×40

関東版（パネル厚60mm）

※その他のサイズも順次製作予定

種別	呼称	サイズ（mm）
平パネル	60-180	600×1800×60
平パネル	60-60	600×600×60

※全ての素材はFRPを使用しています。

FRPの機械的性質

性能	単位	値	性能	単位	値
成形品比重	g/cm³	1.80	引張強度	MPa	70
曲げ強度	MPa	160	引張弾性率	GPa	10.5
曲げ弾性率	GPa	11.0	圧縮強度	MPa	150

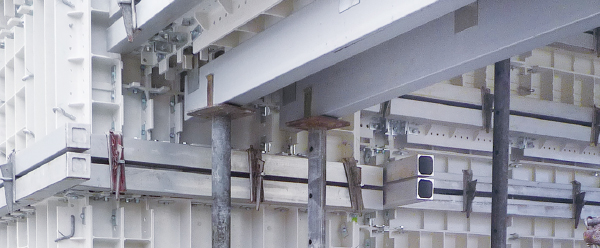

ガッチにはさまざまな部材があり、壁・スラブはもちろん、柱や梁にも適用可能です。
平面パネルをもとにさまざまな組立をご用意しております。

「ガッチ」市販モデル

種別		呼称	サイズ（mm）	重量（kg）	断面積（mm2）	断面2次モーメント（cm4）	断面係数（cm3）	ヤング係数（KN/mm2）	許容曲げ応力度（N/mm2）
平パネル	関西版（パネル厚72mm）	60-180W	600×1800×72	約14.80	3.894	166.23	112.21	11.37	48.28
		60-120W	600×1200×72	約11.00
	関東版（パネル厚60mm）	60-180E	600×1800×60	約14.30	4.432	146.61	97.56	11.37	48.28
		60-60E	600×600×60	約6.00

ガッチ使用一覧

使用例

役物の組み合わせ	対応寸法(2022.06 現在)
入隅～入隅	180・270・300・330・・・・・（30mmピッチ）
入隅～出隅	90・180・210・240・・・・・（30mmピッチ）
出隅～出隅	90・120・150・180・・・・・（30mmピッチ）
